这里描述的仪表采用了霍尼韦尔感应IC，基于薄膜聚合物电容技术。这是非常方便的，因为它提供了这几乎是线性相关的周围的空气的相对湿度条件性和相当良好校准的输出信号。该传感器是有一个小的温度系数，并且一个显著非线性在非常低的湿度水平。这些都被忽略了在目前的简单的设计，但即使这样的结果不够准确。

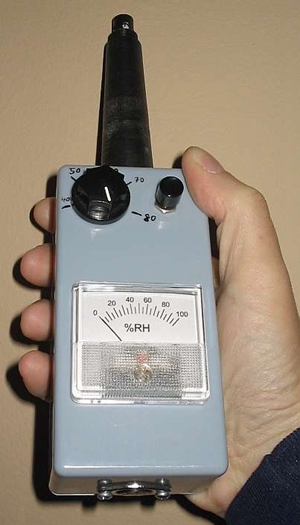

我住的气候非常潮湿。所以我买了除湿机，这基本上是一个小机器，吸多余的水从空气中，它的存款坦克或排水管。但这种渴望的小机器喜欢加班，离开空气太干燥！所以，我建我的湿度计用于双重目的：它既是一种手持式电池供电湿度计，以及控制器，用于除湿器！当控制除湿机，它从它的权力，所以不使用电池。
T（℃）水（克/立方米）
-----------------------
-20 0.9
-10 2.1
0 4.9
10 9.4
20 17.3
30 30.4
当水在空气中的量超过了规定量对于给定的温度下，空气不能容纳水，并且小滴的形式，这落到地上。这就是所谓的雨！当空气被保持的水只是最大可能的量，它表示饱和。这是相同的话说，相对湿度为100％。所以，相对湿度的百分比表示多少水存在于空气中，有多少有可能是它开始凝结之前相比！
的饱和点可以通过两种方式来达到：一种是通过增加湿度的空气（如用沸腾的水壶，炉子燃烧含氢化合物的燃料，或呼吸人）。另一种是通过利用空气的体积的水在它的固定值，并冷却下来。在这两种情况下，最终的水滴就会形成。
如果有一个在它比空气本身，如暴露在寒冷的室外天气窗口冷却器的空气的任何对象，然后将形成凝露的对象，即使在空气中达到饱和。在其中一个对象将变得潮湿的温度称为露点，并严格依赖于绝对湿度的空气中，而这又是水只是在空气中的量，而不管温度的。
感到困惑吗？让我给你举个例子，与真正的数字：假设你的家被加热到20℃，且空气中恰好含有10克水每立方米。考虑到空气中，在20℃下最多可容纳17.3克/立方米，相对湿度为58％。这58％是我的仪表将显示。顺便说一句，这是一个相当舒适的环境有。
露点现在是接近11℃，因为这是在哪个为10g /立方米将饱和空气的温度。这意味着，如果任何事情 在你的家（如Windows，冷水管，冰箱门），得到冷或高于11°C更冷，这将成为凝结！湿
如果你的家是非常良好的绝缘，那韩元'吨发生。但是，如果你只是一味生活在那里，不通风？只要您添加的水气每立方米额外7.3克，一切都 将开始弄湿！你实际上可能看到你的客厅中间形成雾！不是很好...
所以，很明显，有必要保持良好的湿度在您的家中，除了良好的温度。而这也正是这款手持温湿度计进来，这样既可以监控湿度，并控制除湿器，如果必要的。哦，是的，如果你生活在一个非常干燥的气候，你可以控制的逆样的机器，一个加湿器，通过反转控制功能！
但是有多少湿度为好？唉，人感到最舒服的大约50至70％湿度。低于大约50％的嘴唇，赞成和皮肤变干，然后火花静电开始发生。70％以上的你，只要你坐下一会儿觉得粘热，只要你开始移动，和湿冷冷。
对象，而不是像低湿度：在70％，有些真菌可以在许多表面已经生长在家里，只是灰尘和空气中的湿度喂！80％以上，木耳是非常活跃（臭！）。所以，最好是保持低于或许60％，其中真菌大多是无效的。但太少也不好：以下约40％的纸张变脆，木材可以破解（问任何钢琴造车！），并从静电火花可以杀死的电子设备。所以，我认为，最佳的相对湿度保持在一个人的家是大约50至60％。

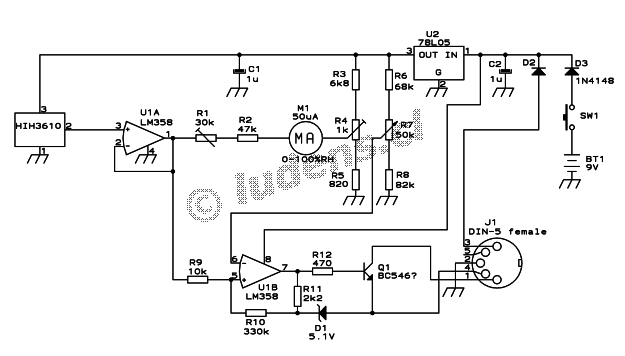

有一个小的5V稳压器，其中的权力电压敏感电路。请注意，有不同的引脚编号约定为78L05！因此，检查数据表，如果你看到我的针数和什么样的数据表显示，识别引脚通过输入，输出和地面，而不是数字之间的分歧...
该稳压5V喂HIH3610湿度传感器。芯片的输出，不具有很大的电流源能力，是由一个低功率运算放大器缓冲。从这里，一个经典的检流计的驱动，有一个调整零点和另一个的增益。如果你不能得到一个50微安表像我一样，你可以使用一个不同的，为需要得到其完整的偏转在100％湿度调节R2 R1的值，也许。我画了一个新的仪表刻度在电脑上，印制并在仪表安装了它，所以它看起来相当不错，是实用。
缓冲电压表示湿度也被施加到U1的第二部分，它可以作为本湿度相对于一个参考值从一个电位器来施密特触发器。与所示的值，设定点可从约40％调整到80％RH。根据这一比较，这款运算放大器控制晶体管的轮流控制除湿机里面安装了一个功率继电器。R10设置接通和关断之间的滞后。所示的330K值给出约5％RH迟滞，如果你在一个小房间使用功能强大的除湿机这是精确的控制不错，但有点紧。在这种情况下，更好的电阻降低到220K，或150K，这将给予较大比例的滞后。
连接到J1的除湿机应放在引脚2和4到地面。它应该提供约12V的电源引脚3，并且应该有一个12V的继电器连接12V和1脚之间的线圈。应该有一个续流二极管与继电器线圈（阴极到+12 V）平行。
如果你不想控制任何外接设备，当然你也可以消除R6至12时，D1至D3，Q1，和J1。如果你使用一个非常敏感的米（超过30μA小于满量程），你甚至可以消除U1，并直接从传感器喂米。调整R 2在这种情况下。仪表变得真正简单的在这种情况下！

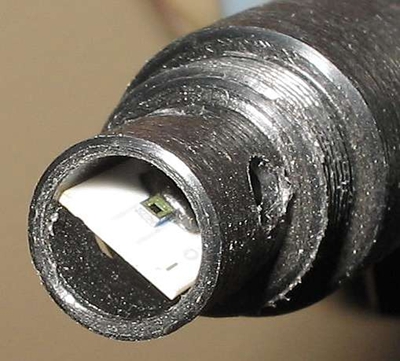

当然，你并不需要以这种方式！我之所以这样做是因为我爱我的车床上玩！（但下一次我会削刀具，以获得更平滑的表面！）。，保持传感器相当暗，与周围空气接触良好，并远离热源的任何安装，会做。
我没有做的印刷电路板。该电路非常简单，这是不值得的努力！相反，我装配了一块原型板。
我得到了一个大包硅胶（约半公斤，大概纯矫枉过正！），装在面料，晒干它在我的电烤箱好几个小时在略高于100°C。然后我把硅胶在封闭的塑料袋，让它冷却，然后戳传感器入袋，密封袋对传感器用橡皮筋安装。我让它坐了半个多小时。这种方法产生一个湿度非常接近于零。我定的是零电位器（R4），使仪表显示略高于零一点点。
然后，我花了一些蒸馏水，放置在一个干净的盘子，把硅胶的袋子，放在菜水，并重新密封袋，与传感器比较接近水面之上。我让那站了好几个小时，让所有的温度会平衡，系统就会达到平衡。然后，我设置增益调整电位器（R1），使电表准确显示100％。
您可以通过用饱和盐溶液代替蒸馏水检查线性度。每一种盐给出了非常具体的湿度。但是，你需要纯净的盐！不幸的是食盐自带股价与添加剂，使它不适用于校准。但是，如果你能得到纯净的氯化钠，应该给近75％RH的东西。氯化锂给出了接近30％，如果我的记忆是不是在跟我开玩笑，但如果你想要做的这些线性检查检查在其他一些网站上的精确值！
